Описание товара

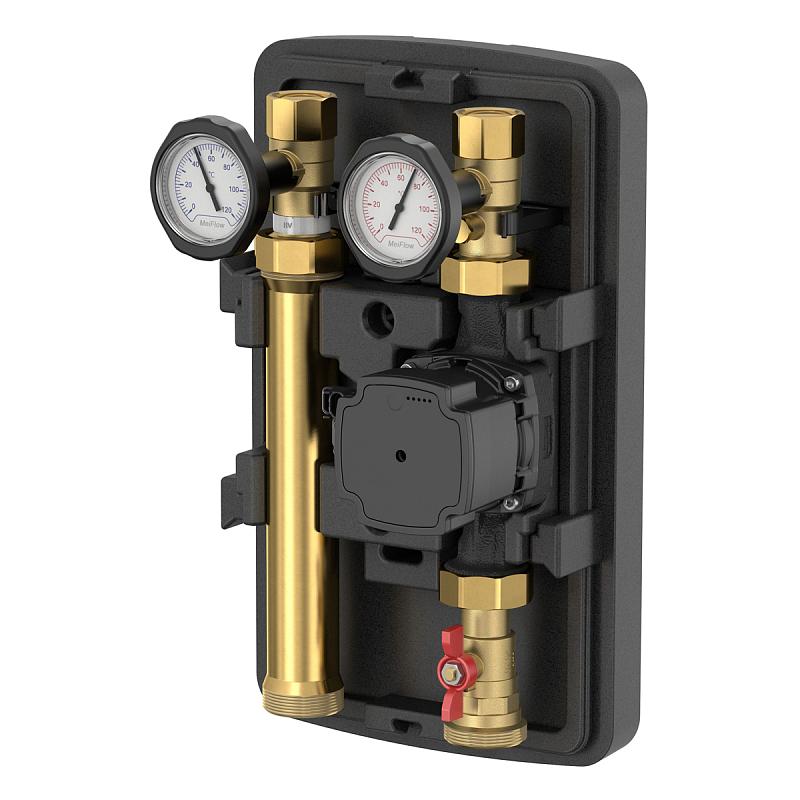

Насосная группа Meibes MeiFlow TOP S UC 1" DN25 M66911.36SH без смесителя с насосом Flamco GPA 25-7.5 предназначена для подачи теплоносителя,
поступающего из нагревателя, на контур отопления или вентиляции. В качестве теплоносителя может выступать вода или растворы гликолей (до 40%) с температурой до +110°C. Рабочее давление в системе
не должно превышать 6 бар. Подключение к контуру котла находится снизу и имеет размер 1 1/2" с наружной резьбой. Подключение к контуру потребителя располагается сверху и имеет размер 1" c
внутренней резьбой.
Максимальная мощность при ΔT=20°C составляет 48 кВт, при ΔT=10°C - 24 кВт.
Насосную группу следует укомплектовать насосом с монтажным расстоянием 180 мм. Рекомендуемый напор - 6 м водяного столба. Размер присоединения - 1 1/2" с плоским уплотнением.
Комплектация насосной группы Meibes без смесителя:
- 3-ходовой шаровой кран обратной линии с установленным обратным клапаном и с рукояткой;
- 3-ходовой шаровой кран в линии подачи, с рукояткой;
- два термометра со шкалой температур от 0°С до +120°С;
- шаровой кран насоса;
- комплект креплений на стену (2 шайбы, 2 болта и 2 дюбеля);
- необходимая арматура и уплотнения;
- труба обратной линии;
- многокомпонентная блочная EPP термоизоляция;
- технический паспорт изделия с иснтрукцией по монтажу.
Рекомендации по монтажу насосной группы Майбес M66911EA
- При установке необходимо предусмотреть достаточно свободного места для монтажа и техобслуживания.
- После испытания давлением или первого нагрева следует при необходимости подтянуть резьбовые соединения.
- Вал насоса должен располагаться строго горизонтально.
- Учитывайте минимальное давление подачи, например, 0,5 бар при +95°C или 1 бар при +110°C.
- Насос должен работать только при условии полного заполнения и отсутствия воздуха.
- Запрещено дополнительно изолировать клеммную коробку (необходимо охлаждение электроники насоса).
